パワーメータ＆ボルトメータ
後継機種
Question
パワーセンサの後継機種についておしえてください。
Answer
以下の表のようになっています。製品が表に無い場合は、別途お問い合わせください。
| 従来機種 | 後継機種 | |||
| 3パスダイオード型 | NRP-Z11 | 10 MHz - 8 GHz | NRP8S NRP8SN |
10 MHz - 8 GHz |
| -67 dBm - +23 dBm | -70 dBm - +23 dBm | |||
| NRP-Z21 | 10 MHz - 18 GHz | NRP18S NRP18SN |
10 MHz - 18 GHz | |
| -67 dBm - +23 dBm | -70 dBm - +23 dBm | |||
| NRP-Z21 | 10 MHz - 18 GHz | NRP18S NRP18SN |
10 MHz - 18 GHz | |
| -67 dBm - +23 dBm | -70 dBm - +23 dBm | |||
| NRP-Z22 | 10 MHz - 18 GHz | NRP18S-10 | 10 MHz - 18 GHz | |
| -57 dBm - +33 dBm | -60 dBm - +33 dBm | |||
| NRP-Z23 | 10 MHz - 18 GHz | NRP18S-20 | 10 MHz - 18 GHz | |
| -47 dBm - +42 dBm | -50 dBm - +42 dBm | |||
| NRP-Z24 | 10 MHz - 18 GHz | NRP18S-25 | 10 MHz - 18 GHz | |
| -42 dBm - +45 dBm | -45 dBm - +45 dBm | |||
| NRP-Z31 | 10 MHz - 33 GHz | NRP33S NRP33SN |
10 MHz - 33 GHz | |
| -67dBm - +23 dBm | -70 dBm - +23 dBm | |||
| NRP-Z41 | 50 MHz - 40 GHz | NRP40S NRP40SN |
50 MHz - 40 GHz | |
| -67dBm - +20 dBm | -70 dBm - +20 dBm | |||
| NRP-Z61 | 50 MHz - 50 GHz | NRP50S NRP50SN |
50 MHz - 50 GHz | |
| -67dBm - +20 dBm | -70 dBm - +20 dBm | |||
| NRP33SN-V | 10 MHz - 33 GHz | |||
| -70 dBm - +23 dBm | ||||
| 熱電対型 | NRP-Z51 | DC - 18 GHz | NRP18T NRP18TN |
DC - 18 GHz |
| -35 dBm - +20 dBm | -35 dBm - +20 dBm | |||
| NRP-Z52 | DC - 33 GHz | NRP33T NRP33TN |
DC - 33 GHz | |
| -35 dBm - +20 dBm | -35 dBm - +20 dBm | |||
| NRP-Z55/03 | DC - 40 GHz | NRP40T NRP40TN |
DC - 40 GHz | |
| -35 dBm - +20 dBm | -35 dBm - +20 dBm | |||
| NRP-Z55/04 | DC - 44 GHz | NRP50T NRP50TN |
DC - 50 GHz | |
| -35 dBm - +20 dBm | ||||
| NRP-Z56 | DC - 50 GHz | -35 dBm - +20 dBm | ||
| -35 dBm - +20 dBm | ||||
| NRP-Z57 | DC - 67 GHz | NRP67T NRP67TN |
DC - 67 GHz | |
| -35 dBm - +20 dBm | -35 dBm - +20 dBm | |||
| NRP-Z58 | DC - 110 GHz | NRP110T NRP110TN |
DC - 110 GHz | |
| -35 dBm - +20 dBm | -35 dBm - +20 dBm | |||
| アベレージ型 | NRP-Z91 | 9 kHz - 6 GHz | NRP6A NRP6AN |
8 kHz - 6 GHz |
| -67 dBm - +23 dBm | -70 dBm - +23 dBm | |||
| NRP-Z92 | 9 kHz - 6 GHz | 後継機種はございません。 アッテネータとパワーセンサの組み合わせで対応いただけます。 |
||
| -57 dBm - +33 dBm | ||||
| NRP18A NRP18AN |
8 kHz - 18 GHz | |||
| -70 dBm - +23 dBm | ||||

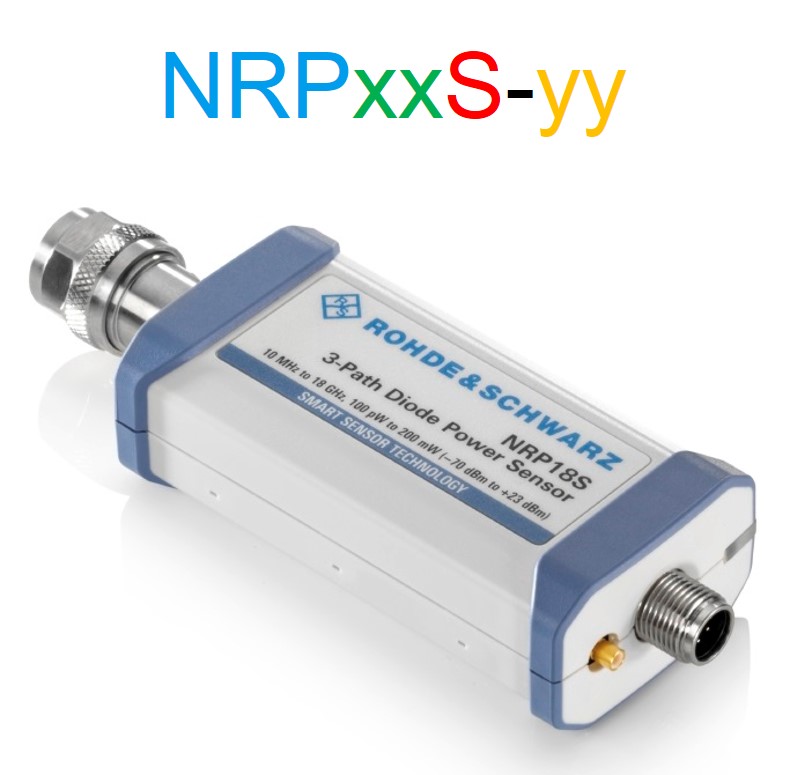

新型パワーセンサの名前の付け方は次のようになっています。
NRP: パワーセンサシリーズを指します。
xx: 周波数範囲を表します。
- 8: 8 GHz
- 18: 18 GHz
- 33: 33 GHz等
S: センサタイプを指します。
- S: Smart Sensor Technology (ダイオード型)
- T: Thermo electronic (ダイオード型)
- A: Average (アベレージ型)
N: Network (LANポートが搭載されたモデルを指します。)
yy: アッテネータ (ATT)の値を指します。
- 10: 10 dB ATT
- 20: 20 dB ATT
- 30: 30 dB ATT
